ESR70 Peak峰值電子設計 電阻和電容 LCR表4MΩ測量22mF 1100元


分析儀類型：ESR和電容。
組件類型：電容器（>0.3uF）。
ESR范圍：0.00歐姆至40.0歐姆。
ESR分辨率：從0.01歐姆起。
電路內使用：僅ESR。
電容范圍：0.3uF至90000uF。
電池類型：1.5V堿性AAA電池（已提供）
顯示類型：字母數字LCD（帶背光）

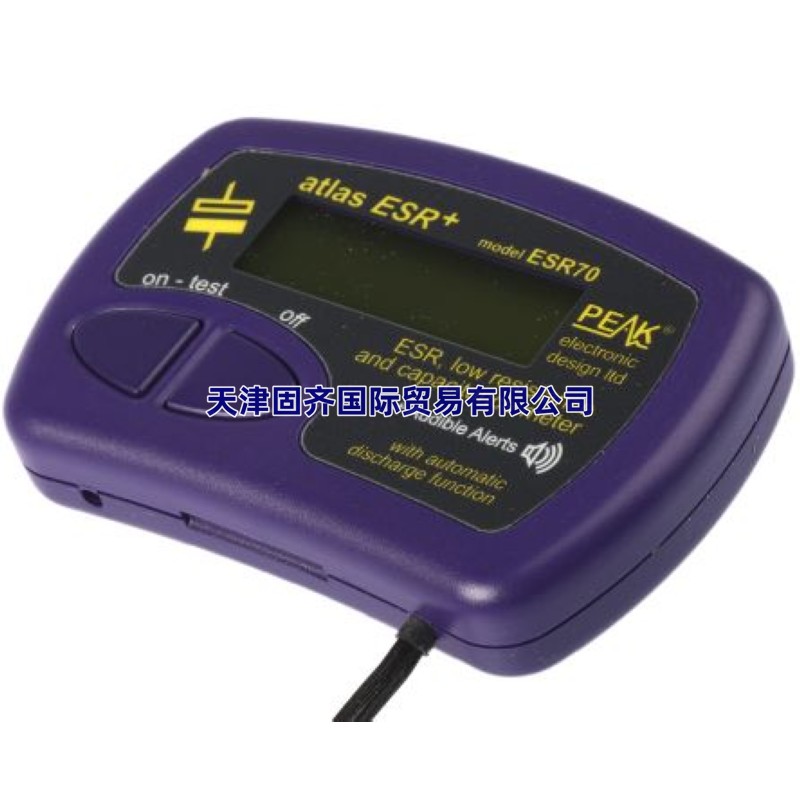

ESR70-Atlas ESR PLUS-等效串聯電阻表信息：

峰值A(chǔ)tlas ESR提供電容器ESR及其電容值的即時測量。使用提供的鍍金探針（可拆卸），Atlas ESR可測量ESR，分辨率為0.01歐姆，最高可達40歐姆。它甚至可以測量電路中電容器的ESR。探頭可拆卸，允許安裝2mm兼容探頭。針對各種ESR級別生成聲音警報，允許您連續執行許多測試，而無需查看顯示器。

特征：

升級設計現在使用單個AAA堿性電池（包括）。
帶背光的字母數字液晶顯示器。
應用探針時，自動分析開始。
采用可控放電功能的電容器自動放電。
ESR（和低直流電阻）測量（即使在電路中）。
電容測量（如果電路外測試）。
各種ESR水平的聲音警報。
ESR測量范圍擴展至40歐姆。
可選探頭替代品，易于安裝。

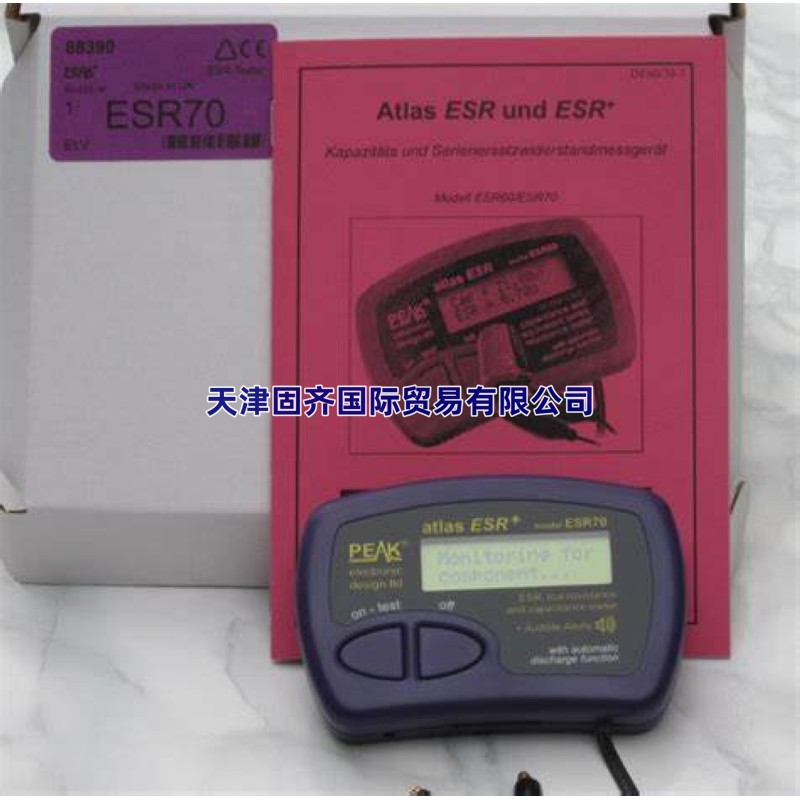

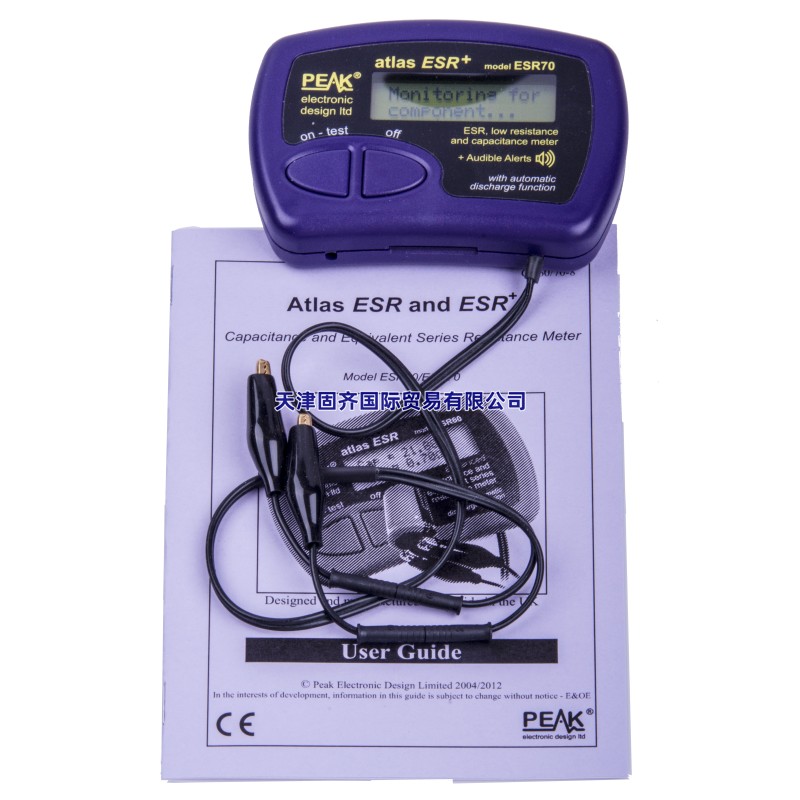

包括：

ESR70-等效串聯電阻計。
超長、超柔測試電纜（450mm硅樹脂包覆電纜）。
2mm插頭和插座，帶可拆卸鍍金鱷魚夾。
綜合圖解用戶指南。
AAA堿性電池。

技術規格

ESR范圍：0.00歐姆至40.0歐姆
ESR準確度：±2%（典型）
ESR分辨率（ESR<2歐姆）：0.01歐姆到0.02歐姆
ESR分辨率（ESR>2歐姆）：0.1歐姆到0.2歐姆
電容范圍：0.3uF至90000uF
ESR測試頻率：50-100kHz±4%

ESR測試電壓（40歐姆）：40毫伏（典型）
工作溫度范圍：15°C至35°C（60°F至95°F）
電池類型：提供AAA堿性（1.5V）
自動關閉時間：1分鐘（典型）



詳細信息

峰值電子設計 ESR70 電阻和電容 LCR 表

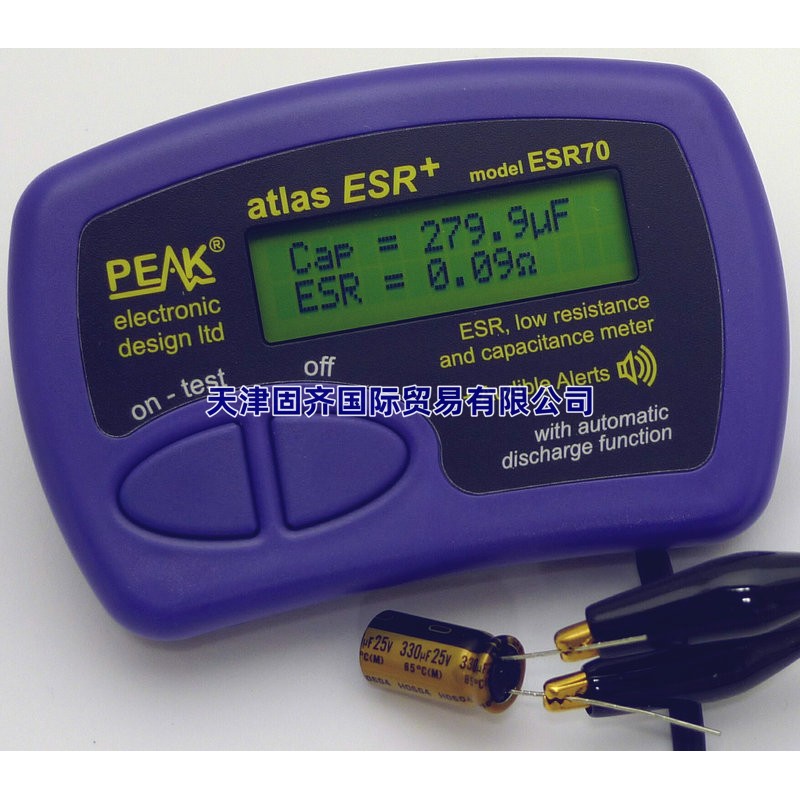

電容器的 ESR（等效串聯電阻）是衡量電容器狀態的重要指標。您可以在線使用 Atlas ESR，這樣無需取出電容器。斷開測試電容器時，該裝置也將顯示電容。按下測試按鈕時，ESR70 將立即顯示結果，同時在反饋測量結果時還將發出一系列音調。此外還隨附超長和超柔性測試電纜（450 mm 硅樹脂包覆電纜）、2 mm 插頭和帶可拆卸鍍金鱷魚夾的插座、綜合說明用戶指南和 GP23 堿性電池。


特點和優勢：
- 精度達 0.01 Ω
- 以 100 kHz 的工業標準進行分析
- 可進行在線測試
- 無極性，可以任何方式連接
- ESR 量程為 0.00 - 40 Ω
- 高電荷電容器保護
- 鍍金鱷魚探頭，帶 4 線 Kelvin 連接
- ESR70 具有特殊音頻功能，可幫助快速測量
- 自動分析 - 使用探頭時啟動。
- 使用受控放電功能進行電容器自動放電。
- ESR（和低直流電阻）測量（甚至可在線）。
